При прокладке основной магистрали трубопровода часто возникает необходимость присоединения к ней труб с другими диаметрами, в том числе с изменением направления потока рабочей среды. Эти проблемы решаются с помощью соединительных деталей трубопроводов: отводов, переходов, тройников и заглушек.
Отвод – деталь трубопровода, предназначенная для плавного изменения направления трубопровода. Наиболее часто применяются отводы стальные крутоизогнутые типа 3D c радиусом кривизны осевой линии R ≈ 1,5 DN (R — радиус изгиба; DN — условный проход) и углом изгиба 90º (ГОСТ 17375-2001) и реже отводы типа 2D c R ≈ DN (ГОСТ 30753-2001). Производятся также отводы с углом изгиба 45º, 60º и 180º. Отводы крутоизогнутые бесшовные приварные из углеродистой и низколегированной стали изготавливаются из труб методами штамповки или протяжки по рогообразному сердечнику.
На трубопроводах из оцинкованных труб, наряду с оцинкованными переходами, тройниками и заглушками, применяются отводы оцинкованные стальные приварные.
Изготавливаются отводы оцинкованные из стали марки 20 в соответствии с ГОСТ 17375-2001 с последующим цинкованием. Использование оцинкованных деталей трубопроводов за счет повышенной устойчивости к коррозии в значительной степени увеличивает срок службы трубопровода, а также улучшает внешний вид.
Отводы оцинкованные не требуют какой-либо дополнительной обработки перед установкой на трубопровод.
Переходы предназначены для плавного изменения диаметра трубопровода. Существуют переходы концентрические и эксцентрические, переходы стальные и переходы стальные оцинкованные. Переходы концентрические применяются для сварки труб различного диаметра по главной оси симметрии трубопровода, в том числе в вертикальных трубопроводах и в трубопроводах на подвесных опорах. Эксцентрические переходы применяются в горизонтальных трубопроводах. Переходы концентрические стальные бесшовные изготавливаются в соответствии с ГОСТ 17378-2001.

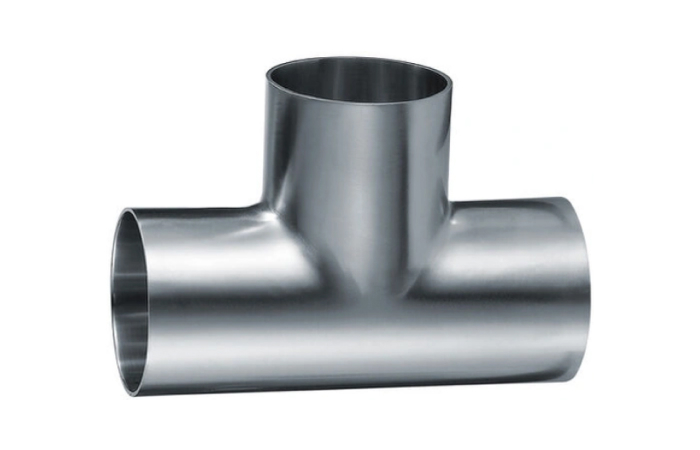

Тройники стальные применяются на трубопроводах различного назначения, включая подконтрольные органам надзора, для присоединения к магистральному трубопроводу боковых ответвлений под прямым углом (90º). Тройники стальные равнопроходные ГОСТ 17376-2001 используются при прокладке боковых веток трубопровода с диаметром равным диаметру основной магистрали. Наряду с тройниками стальными равнопроходными приварными производятся тройники стальные переходные приварные и фланцевые.
Заглушка – деталь трубопровода, предназначенная для полного перекрытия концевых отверстий в трубопроводах. Временное или постоянное перекрытие трубопровода предотвращает попадание транспортируемых сред во внешнюю среду или производственные помещения.
Различают заглушки фланцевые, эллиптические и резьбовые.
Заглушки эллиптические бесшовные приварные применяются на трубопроводах различного назначения, на предприятиях нефтяной, газовой и химической промышленности, ЖКХ и водоканалов, а также в качестве днищ при изготовлении высокопрочных емкостей — котлов, сосудов, аппаратов.
Заглушки фланцевые стальные чаще всего применяются для временного перекрытия трубопровода в ремонтных целях, установки нового оборудования или трубопроводной арматуры, а также для резервирования точек подключения планируемых веток трубопровода, в том числе противопожарного трубопровода.
Изготавливают заглушки фланцевые на соответствие ГОСТ 17379-2001, ГОСТ 12836, АТК 24.200.02-90, АТК 26-18-5-93, Т-ММ-25-01-06, СК 2109-92, ТУ. Сталь 20, 09Г2С.
